蓄電池內阻監測模塊能實時、高精度的采集蓄電池的電壓、內阻、表面溫度等運行參數，內阻監測傳感器安裝難？一份蓄電池內阻監測模塊接線圖告訴你很簡單！

一、蓄電池內阻管理模塊主機側接線

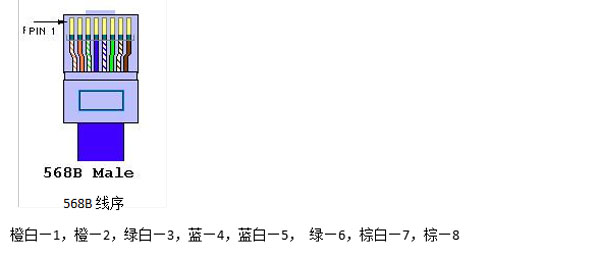

蓄電池內阻管理模塊主機側接485接口，主機側用水晶頭568B的線序，制作網線。

二、蓄電池內阻監測傳感器側接線

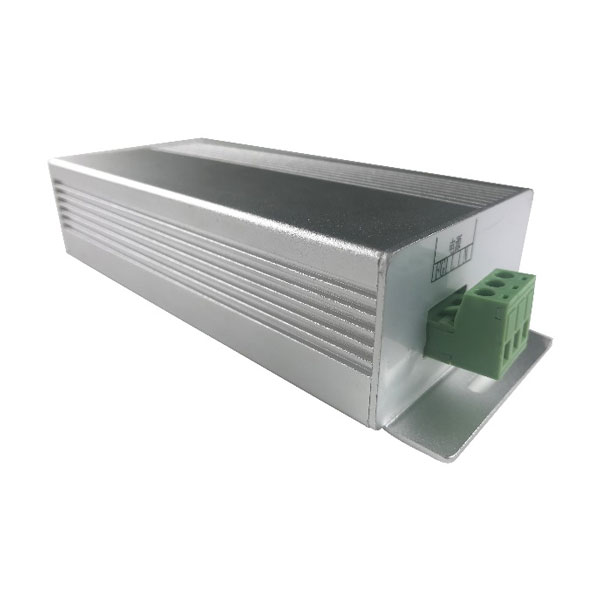

1、蓄電池內阻管理模塊接線

  ①：蓄電池內阻管理模塊220V供電，L—市電火線   N—市電零線。

  ②：SBUS接口 與蓄電池內阻監測模塊相連，不作區分。

  ③：RS485端子與主機相連，A—棕白，B—棕。

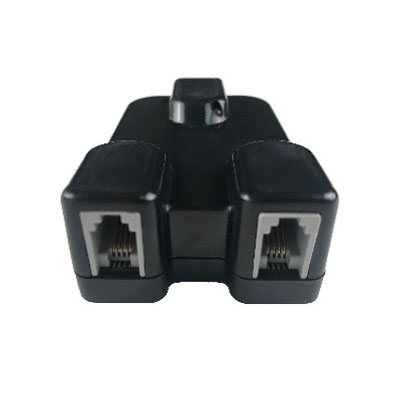

2、蓄電池內阻監測模塊

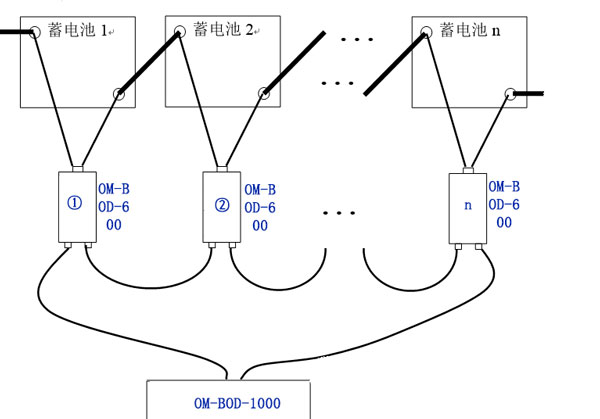

①：蓄電池內阻監測模塊有兩個SBUS接口，不作區分，與管理模塊上SBUS口相連，蓄電池內阻監測模塊手拉手按照地址標依次串聯連接，當蓄電池內阻監測模塊超過32個時，需要與管理模塊形成回路。

 ②：蓄電池監測模塊紅黑連接線在蓄電池上，紅色接蓄電池正極，黑色接蓄電池負極，最后蓄電池內阻監測模塊首尾連接OM-BOD-1000蓄電池內阻管理模塊。

     注意：蓄電池紅黑連接線不能接反，否則會燒壞蓄電池內阻監測模塊。

三、蓄電池內阻監測上電指示燈

當蓄電池內阻監測模塊與蓄電池相連后，綠色指示燈閃爍。

蓄電池內阻監測模塊接線圖讓你安裝更方便
