單相電量儀采集單相電參量，包括電壓、電流、功率、電能等10多個電參量，信息全。單相電量儀安裝難？一份單相電量儀接線圖告訴你其實很容易！

一、單相電量儀主機側接線

單相電量儀主機側接485接口，主機側用水晶頭568B的線序，制作網線。

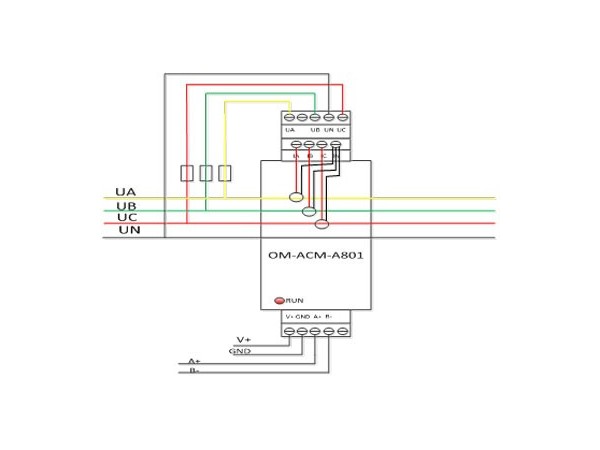

二、單相電量儀接線

單相電量儀傳感器側線序：

V+—橙白，GND—藍白，A—棕白，B—棕（網線中的四根）。

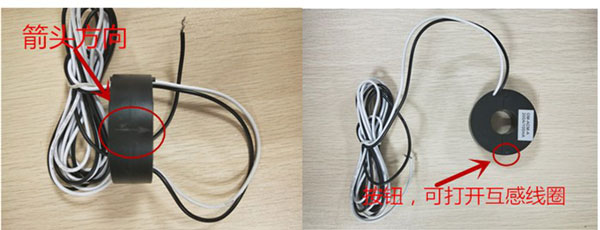

Ui接單相市電的火線，UN接零線，IN+接電流環的白線，IN-接電流環的黑線，箭頭方向?yàn)殡娏髁鹘?jīng)的方向（指向負載）。

注意：單相電量儀接入單相市電，請斷電操作，在確保接線正確的情況下，接通市電，否則會燒壞設備。

三、單相電量儀上電指示燈

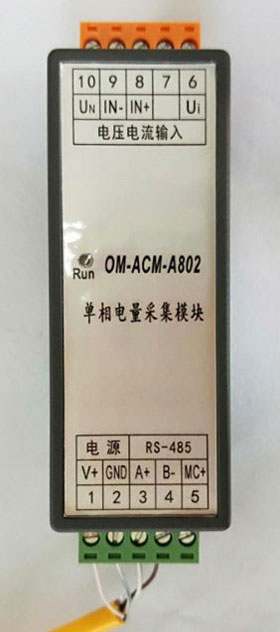

單相電量儀連接主機后，傳感器上的Run綠色指示燈，會進行閃爍。

參照以上圖示進行單相電量儀接線。接線前要確保斷開所有信號源，避免發生危險及損壞設備。檢查確認接線無誤后，再接通電源測試。
